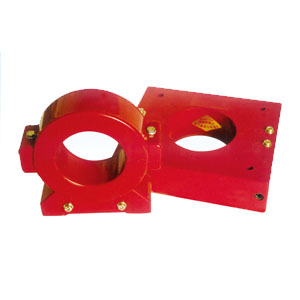

产品展示 >> AL-LJ零序电池互感器 |
|
产 品 说 明 |
说明书下载:AL-LJ互感器说明.rar
简介:
装置概述
AL-LJ零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用,使装置动作,实现保护或监控。
AL-LJ系列零序电流互感器是电缆型,采用ABS工程塑料作外壳,环氧树脂浇铸成全密封,绝缘性能好,外形美观,具有灵敏度高、线性度好、运行可靠、安装方便等特点。该产品应用范围广泛,不仅适应电磁型继电保护,还能适应电子和微机保护装置,用户可根据系统的运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)选用相适应的零序电流互感器。 |
特点及用途:
AL-LJ系列零序电流互感器是电缆型,采用ABS工程塑料外壳,树脂浇注成全密封,绝缘性好,外形美观,具有灵敏度高,线性度好,运行可靠,安装方便等特点,其性能优于一般的零序电流互感器。应用范围广泛,不仅适应电磁型继电保护,还能适应电子和微机保护装置,用户可根据系统的运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)选用相适应的零序电流互感器。
产品类别及主要数据:
1、电压:0.38 - 66KV 2、电网频率:50Hz 3、同名端,一次由互感正面“L1“侧穿人,二次为“K1“ 4、型号及数据、外形尺寸见图表。

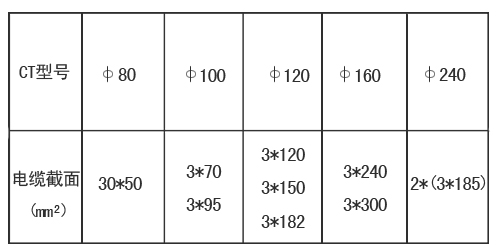

现场电缆与互感器规格选择参数:
使用条件:
1、环境温度:-10℃ - 60℃日平均不超过+ 40℃ 2、海拔高度≤1000m(高原使用时特殊定货) 3、相对温度≤85% 4、周围截止无导电尘与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
|
|
|
|
|
|
