  产品展示 >> 电能质量分析仪

电能质量分析仪
    产 品 说 明

说明书下载:安莱电能质量v1.1.doc

安装方法
环境
在安装AL-DZ300仪表之前,请您观察所要安装的位置周围的环境,并确认符合以下条件。
温度
AL-DZ300允许的工作环境温度为-25℃~70℃,这满足一般用户的使用要求,如果您有更宽温度范围的要求,请洽询制造工厂。设备长时间工作在非常高或非常低的温度下,会对使用寿命产生不利影响,这一点提请您注意。
AL-DZ300允许的保存温度范围是-40℃~85℃
湿度
AL-DZ300允许的保存湿度范围是0~95%(不结露)。
位置
AL-DZ300应当安装于干燥、无粉尘处,并避免置于热源、辐射源、强干扰源的周围。

AL-DZ300的接线
接线端子分布

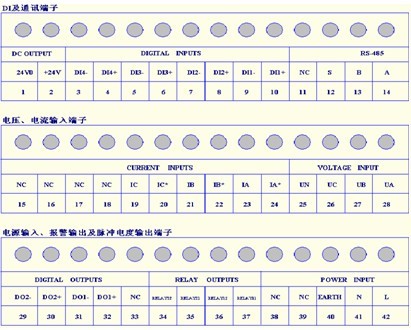

AL-DZ300的背板上有三组接线端子排,本手册中将三相电压、电流回路中的三相分别以a、b、c来表示。三组端子排如下图:

图2.3 接线端子图
